管径和减压阀对于蒸汽减压阀的影响?

作者: 来源: 日期:2021/8/24 17:16:17 人气:250

     在蒸汽运行管路中,减压阀的实践效果是“稳压、除湿、降温”。对于蒸汽减压阀来说,其管径的选择也是很重要的,也是需要结合实际的使用情况,对于管径的选择,请查看接下来的分析。

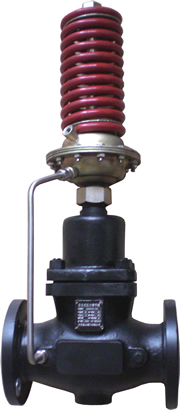

蒸汽减压阀

     蒸汽减压阀管径流量选型:
     结论:
     ㈠相同管径条件下,不同蒸汽压力时,答应经过的蒸汽流量不同,例如:相同DN50 管道条件下,0.5MPa 时蒸汽流量是709kg/h,而在0.6MPa时蒸汽流量是815kg/h;
     ㈡相同压力条件下,不同蒸汽管径时,答应经过的蒸汽流量不同,且蒸汽流量与管道半径的平方成正比联系,例如:相同0.6MPa压力条件下,DN40 管道蒸汽流量是485kg/h,而DN50 管道蒸汽流量是815kg/h,DN100管道蒸汽流量是3285kg/h 且是DN50 的4 倍;由此可见,管径大小直接影响了实际蒸汽减压阀的流量。
     减压阀的选型
     在蒸汽运行管路中,减压阀的实践效果是“稳压、除湿、降温”。
     结论:
     ㈠减压后设定压力越大,实践经过的蒸汽流量越小。例如,DN25型减压阀,在入口压力0.6MPa 条件下,出口压力在0.3MPa、0.35MPa、0.4MPa 时的实践经过蒸汽流量分别为710KG/H、680KG/H、650KG/H;
     ㈡出口压力设定相同时,DN40 型比DN25 型减压后实践经过的蒸汽流量大的多。例如,在入口压力0.6MPa,出口压力0.35MPa 条件下,DN25型答应经过蒸汽流量为680KG/H,而DN40 型答应经过蒸汽流量为1470KG/H,故要满足600 制粒机15T/H或更高的的时产量,需选择DN40型减压阀;
     为减压站装备手动旁通,并在运行时翻开旁通阀门,阀门敞开度5%~10%,可完成增流;
     减压后管道变径为DN65 或以上,也能完成减压后增流效果。
